W artykule opisujemy praktyczne podejście do chłodzenia hal produkcyjnych o dużym zysku ciepła, ze szczególnym uwzględnieniem realnych realizacji w Polsce. Pokazujemy, jakie problemy najczęściej występują w takich obiektach, jak krok po kroku wygląda analiza i projekt oraz jakie rozwiązania faktycznie działają w warunkach polskich zakładów przemysłowych.
Hala produkcyjna z wysokim zyskiem ciepła to zupełnie inne wyzwanie niż magazyn, biuro czy sklep. Źródła ciepła są tu skoncentrowane w maszynach, piecach, wtryskarkach, liniach technologicznych, lampach procesowych czy sprężarkach. Ciepło wydziela się lokalnie, w dużych ilościach, często skokowo – zależnie od cyklu produkcji. Do tego dochodzi ciepło od ludzi, oświetlenia, silników elektrycznych, a w wielu obiektach również od promieniowania słonecznego przez przeszklenia dachowe lub elewacyjne. W efekcie powstaje środowisko, w którym tradycyjne podejście „chłodzimy kubaturę” zupełnie się nie sprawdza.
Dodatkowym problemem jest wysokość hal. W wielu zakładach przemysłowych spotykamy budynki o wysokości 8–12 metrów, a w halach stalowni, odlewni czy central logistycznych jeszcze wyższych. Gorące powietrze unosi się ku górze, tworząc warstwę bardzo wysokich temperatur pod dachem, podczas gdy w strefie pracy ludzi bywa zaskakująco chłodniej. Pozornie może się wydawać, że skoro „na dole nie jest tak źle”, to chłodzenie nie jest konieczne. W praktyce jednak nawet kilka stopni powyżej dopuszczalnych wartości BHP, przy długotrwałej ekspozycji, powoduje spadek wydajności pracowników, większą liczbę błędów oraz problemy zdrowotne, a w ekstremalnych warunkach ryzyko zasłabnięć.
Ostatni element układanki to wentylacja. Duża część hal o wysokich zyskach ciepła ma również podwyższony poziom zapylenia, wilgoci lub oparów technologicznych. To oznacza, że brakuje komfortu nie tylko temperaturowego, ale również jakości powietrza. Każdy system chłodzenia musi być zintegrowany z wentylacją i odciągami miejscowymi, w przeciwnym razie będzie tylko mieszał gorące, zanieczyszczone powietrze zamiast go usuwać.
W polskiej praktyce wiele nieudanych realizacji zaczynało się od błędnego założenia: „kupimy kilka mocnych klimatyzatorów, powiesimy je pod dachem i jakoś będzie”. Takie podejście prawie zawsze kończy się rozczarowaniem. W halach o dużym zysku ciepła proces musi wyglądać odwrotnie – najpierw szczegółowa analiza, potem dobór technologii, a na końcu wybór konkretnego modelu urządzeń. Pierwszym krokiem jest zawsze bilans cieplny, uwzględniający moc wszystkich maszyn, charakter pracy (ciągła, cykliczna, zmiany), liczbę pracowników, zyski od oświetlenia, przenikania przez przegrody i wentylacji. W praktyce często oznacza to kilka dni pomiarów lub analizę danych technologicznych od producentów maszyn.
Podczas audytu projektant obserwuje halę w warunkach typowych i skrajnych. Sprawdza, jak zmienia się temperatura w ciągu zmiany, gdzie są „najgorętsze punkty”, jak ustawione są maszyny, jak wygląda przepływ ludzi, gdzie znajdują się bramy, doki załadunkowe, otwory technologiczne. Zdarza się, że sama korekta ustawienia linii produkcyjnych, ekranowanie źródeł ciepła czy zmiana organizacji pracy pozwala zmniejszyć zapotrzebowanie na chłód o kilkanaście procent, zanim w ogóle zamontuje się jakiekolwiek urządzenia. To etap, który w wielu inwestycjach w Polsce był pomijany – zwykle ze względu na pośpiech – i wprost przekładał się na późniejsze problemy z efektywnością instalacji.
Jedna z realizacji dotyczyła zakładu produkcyjnego w centralnej Polsce, gdzie na hali o powierzchni około 3 000 m² pracowało kilkanaście dużych wtryskarek tworzyw sztucznych. W sezonie letnim temperatura w strefie pracy pracowników osiągała 32–34°C, a w okolicach maszyn bywało jeszcze kilka stopni więcej. W godzinach szczytu wielu pracowników zgłaszało bóle głowy, spadek koncentracji i problemy z utrzymaniem tempa pracy. Zarząd zakładu zdecydował się na „szybką” inwestycję: montaż kilku urządzeń typu split o łącznej mocy ok. 150 kW. Efekt był praktycznie niezauważalny, a rachunki za energię wyraźnie wzrosły.
Po tym doświadczeniu zakład zaprosił firmę, która rozpoczęła projekt od pełnej analizy. Okazało się, że same wtryskarki generowały szczytowo ok. 250 kW ciepła, do tego dochodziły inne urządzenia, oświetlenie oraz przenikanie przez dach o słabym współczynniku izolacyjności. Zliczony bilans wskazywał na zapotrzebowanie przekraczające 350 kW mocy chłodniczej w warunkach letnich, przy czym największe znaczenie miało odprowadzenie ciepła bezpośrednio ze strefy maszyn, a nie schładzanie całej kubatury hali.
Zaprojektowane i zrealizowane rozwiązanie obejmowało kilka elementów. Po pierwsze, zmodyfikowano system chłodzenia form wtryskarek, aby część ciepła została odprowadzona poza halę przez układ wody lodowej, a nie oddawana do powietrza. Po drugie, zastosowano nawiew strefowy z wykorzystaniem central klimatyzacyjnych z chłodnicami wodnymi, zasilanych z nowego agregatu wody lodowej o modulowanej mocy. Powietrze nawiewano nie pod sam dach, ale na wysokości 4–5 metrów, poprzez system nawiewników tekstylnych, które kierowały chłodne powietrze w okolice stref pracy ludzi i maszyn. Wyciąg powietrza zorganizowano tak, aby zbierał gorące masy unoszące się ku górze i kierował je do wyrzutni ponad dach.
Po uruchomieniu i kilkutygodniowej optymalizacji temperatura w strefie operatorów ustabilizowała się w zakresie 25–27°C nawet w upalne dni. Co istotne, system nie był przewymiarowany – przy dobrze zaprojektowanej dystrybucji powietrza udało się uzyskać efekt odczuwalny przy mniejszej mocy zainstalowanej niż wynikałoby to z prostych przeliczeń na kubaturę. Realna oszczędność wynikała z tego, że chłodzono to, co wymagało chłodzenia, a nie cały budynek „jak leci”.
Druga realizacja dotyczyła zakładu obróbki metali o powierzchni ok. 2 500 m², z halą o wysokości 9 metrów. W hali pracowały tokarki, frezarki CNC, lasery i stanowiska spawalnicze. Główne źródła ciepła znajdowały się w dwóch częściach hali: w strefie intensywnej obróbki i w strefie spawania. Pozostała część produkcji generowała zyski ciepła umiarkowane. Właściciel zakładu początkowo rozważał jedną, „centralną” instalację klimatyzacyjną, która miałaby „załatwić” temat chłodzenia na całej powierzchni.
Projektant, analizując dane i obserwując proces, zaproponował inne podejście. Zamiast jednego systemu o dużej mocy zaprojektowano trzy strefy chłodzenia. Pierwsza obejmowała obszar intensywnej obróbki CNC, gdzie zainstalowano system wody lodowej z wentylatorowymi chłodnicami powietrza, nawiewającymi chłód bezpośrednio w obszar stanowisk operatorów i maszyn. Druga strefa objęła obszar spawalniczy, w którym zastosowano kombinację wentylacji wywiewnej (odciągi oparów) oraz chłodzenia adiabatycznego powietrza nawiewanego z zewnątrz. Trzecia, o mniejszym obciążeniu cieplnym, została objęta jedynie wzmocnioną wentylacją mechaniczną bez dodatkowego chłodzenia sprężarkowego.
Po uruchomieniu okazało się, że takie podejście daje nie tylko lepszy komfort, ale również niższe koszty eksploatacji. Strefy o mniejszych wymaganiach nie generowały zbędnego zapotrzebowania na energię, a obszary krytyczne miały zapewnione precyzyjne chłodzenie tam, gdzie było to konieczne. To klasyczny przykład polskiej realizacji, w której rezygnacja z „uniwersalnego” rozwiązania na rzecz strefowania przyniosła konkretne korzyści techniczne i finansowe.
Trzeci przykład pochodzi z północnej Polski, z zakładu spożywczego, w którym w jednej hali odbywało się zarówno pakowanie produktów chłodzonych, jak i ich buforowanie przed wysyłką. Wymagana temperatura w strefie pakowania wynosiła około 12–14°C, natomiast w strefie buforu – 4–6°C. Właściciel zakładu, w ramach oszczędności, początkowo zdecydował się na utrzymanie całej hali w temperaturze niższej, zbliżonej do buforu, licząc na to, że „lepiej chłodniej niż za ciepło”. W praktyce pracownicy pakowania pracowali w warunkach zdecydowanie zbyt zimnych, a ich wydajność spadała, dochodziło również do problemów zdrowotnych i rotacji kadry.
Po kilku miesiącach takiej eksploatacji zdecydowano o przebudowie instalacji. Hala została podzielona funkcjonalnie i chłodniczo. Bufor chłodniowy wyposażono w klasyczną instalację niskotemperaturową z parownikami sufitowymi, natomiast strefę pakowania objęto niezależną instalacją z centralą klimatyzacyjną z chłodnicą freonową, utrzymującą temperaturę na poziomie komfortowym dla pracowników i stabilnym dla produktu. Strumienie powietrza zostały tak ukształtowane, aby chłód z buforu nie powodował przeciągów w strefie pakowania. Do tego dostosowano wentylację, aby uniknąć kondensacji pary wodnej i mgiełki nad stanowiskami.
Przypadek ten pokazuje, że w halach produkcyjnych nie chodzi wyłącznie o utrzymanie odpowiedniej temperatury dla produktu. Równie ważne jest środowisko pracy ludzi. Instalacja chłodnicza, jeśli jest projektowana wyłącznie „pod produkt”, często powoduje problemy organizacyjne i kadrowe. Dopiero uwzględnienie potrzeb pracowników i podział strefowy przynosi pełny efekt – zarówno technologiczny, jak i ekonomiczny.
W realizacjach w Polsce najczęściej stosuje się kombinację kilku technologii. W halach o bardzo dużym zysku ciepła, takich jak odlewnie, hartownie czy hale z dużą liczbą wtryskarek, dominują układy wody lodowej lub centralne sprężarkowe systemy freonowe z rozprowadzoną siecią chłodnic powietrza. To rozwiązania, które umożliwiają scentralizowanie produkcji chłodu i elastyczne jego rozprowadzanie do poszczególnych stref. W halach o umiarkowanym zysku ciepła, ale dużej powierzchni, często stosowane są rooftop’y – urządzenia dachowe, które łączą w sobie funkcje nawiewu, filtracji, ogrzewania i chłodzenia.
Coraz częściej w polskich obiektach wykorzystuje się też chłodzenie adiabatyczne jako uzupełnienie klasycznych systemów. Sprawdza się ono szczególnie tam, gdzie wymagany jest duży strumień powietrza świeżego, a parametr temperatury nie musi być utrzymany w bardzo wąskim przedziale. W okresach przejściowych i części lata pozwala znacząco ograniczyć pracę sprężarek. Z kolei w strefach o wysokich wymaganiach temperaturowych, takich jak produkcja spożywcza, farmaceutyczna czy precyzyjna obróbka metalu, podstawą pozostaje chłodzenie sprężarkowe z precyzyjną automatyką.
W większych halach coraz częściej pojawiają się też systemy VRF w roli uzupełnienia – na przykład do chłodzenia pomieszczeń socjalnych, biur produkcyjnych czy sterowni. System główny zapewnia chłód technologiczny i komfort w strefie produkcji, a VRF odpowiada za pojedyncze pomieszczenia o innych wymaganiach. Z punktu widzenia całości instalacji ważne jest, aby technologie te były spójne pod kątem sterowania i zasilania, co ułatwia ich integrację z BMS.

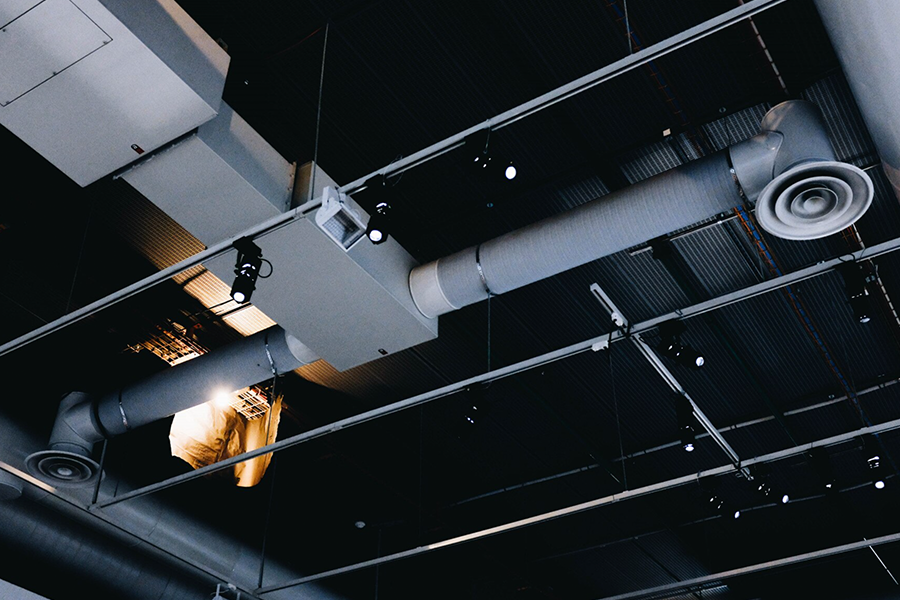

W wielu halach w Polsce największym problemem nie jest brak mocy chłodniczej, ale sposób rozprowadzenia powietrza. Nawet najlepiej dobrane urządzenia nie zapewnią komfortu, jeśli nawiew skierowany jest pod dach, a wywiew w losowych miejscach, bez analizy cyrkulacji. Zdarza się, że cały „chłód” pozostaje w górnej części hali, a na poziomie pracy ludzi niewiele się zmienia. Innym razem powstają przeciągi, bo powietrze jest nawiewane zbyt intensywnie w jednym kierunku.
W polskich realizacjach bardzo dobrze sprawdzają się nawiewniki tekstylne i systemy rozproszonego nawiewu na średniej wysokości. Umożliwiają one równomierne rozłożenie powietrza w strefie pracy i ograniczają ryzyko przeciągów. W halach wysokich często stosuje się destratyfikatory, które mieszają warstwy powietrza, pozwalając wykorzystać ciepło lub chłód zgromadzony u góry. W przypadku chłodzenia jest to ważne szczególnie zimą i w okresach przejściowych, kiedy różnice temperatur między sufitem a podłogą są największe.
Nie można również zapominać o odpowiednim wywiewie. Jeżeli projekt zakłada tylko intensywny nawiew bez przemyślanego wyciągu, powietrze będzie krążyło w nieprzewidywalny sposób. W halach o dużym zysku ciepła wyciąg powinien być zaprojektowany tak, aby zabierać najcieplejsze masy – zwykle w górnej strefie hali – i wyrzucać je ponad dach. To pozwala uniknąć „zamkniętego obiegu” gorącego powietrza, który jest częstą przyczyną nieskuteczności chłodzenia.
Nowoczesne instalacje chłodnicze w halach produkcyjnych w Polsce coraz częściej wyposażane są w zaawansowane systemy automatyki. Dzięki temu możliwe jest nie tylko utrzymanie odpowiednich parametrów w poszczególnych strefach, ale również faktyczne oszczędzanie energii. Systemy te opierają się na czujnikach temperatury, wilgotności, czasem jakości powietrza, a także danych z procesów technologicznych. Umożliwiają modulację mocy agregatów, regulację prędkości wentylatorów, zmianę strumieni powietrza w zależności od obciążenia oraz korzystanie z darmowego chłodu w okresach, w których warunki zewnętrzne na to pozwalają.
W polskich case study często widać, że dopiero po wdrożeniu automatyki następuje pełne wykorzystanie potencjału zainstalowanych urządzeń. W jednym z zakładów na południu kraju, po modernizacji samej automatyki (bez wymiany głównych urządzeń), zużycie energii elektrycznej na potrzeby chłodzenia spadło o ponad 20 procent. Stało się tak dlatego, że dotychczas system pracował praktycznie cały dzień na pełnej wydajności, niezależnie od realnego obciążenia. Dopiero podział na strefy, korekta nastaw i modulacja mocy pozwoliły dopasować pracę instalacji do rzeczywistych potrzeb produkcji.
Analiza wielu hal w Polsce pokazuje, że pewne błędy powtarzają się wyjątkowo często. Pierwszy z nich to próba zastosowania typowej klimatyzacji komfortu (np. kilku jednostek split powieszonych pod dachem) do obiektu, który ma charakter przemysłowy. To rozwiązanie z założenia niewydajne i krótkotrwałe – urządzenia montowane w takich miejscach nie są przeznaczone do pracy w wysokich temperaturach, zapyleniu i przy ciągłym obciążeniu. Drugi błąd to projektowanie bez bilansu cieplnego – opieranie się wyłącznie na powierzchni hali, bez analizy zysków od maszyn, to prosta droga do niewłaściwego doboru mocy.
Trzeci częsty problem to brak podziału na strefy. Wiele obiektów w Polsce chłodzi „całość” jednym systemem, mimo że obciążenia w poszczególnych częściach hali są kompletnie różne. Powoduje to kompromisy: w jednej strefie jest za zimno, w innej wciąż za gorąco, a koszty energii są wysokie. Czwarty błąd to ignorowanie dystrybucji powietrza i destratyfikacji – montaż urządzeń pod sufitem bez analizy ruchu powietrza sprawia, że efekt chłodzenia jest słabo odczuwalny tam, gdzie pracują ludzie.
Piąty błąd dotyczy maintenance. Hale produkcyjne w Polsce często pracują „na okrągło”, a przeglądy instalacji chłodniczych są spychane na dalszy plan. Skutkuje to narastającymi zabrudzeniami wymienników, spadkiem wydajności, awariami w szczycie sezonu letniego oraz skróceniem żywotności urządzeń. Tymczasem właśnie w takich obiektach regularny serwis ma największy wpływ na bezpieczeństwo procesów i komfort pracy.
Przy chłodzeniu hal produkcyjnych o dużym zysku ciepła błędem jest analizowanie wyłącznie kosztów inwestycyjnych. W polskich zakładach przemysłowych coraz częściej podchodzi się do tematu całościowo: liczy się nie tylko cena urządzeń i montażu, ale również zużycie energii w perspektywie kilku lat, wpływ na wydajność pracowników, ograniczenie przestojów oraz stabilność procesów technologicznych. Dobrze zaprojektowany system chłodzenia może przynieść wymierne zyski pośrednie – mniejszą rotację kadry w upały, mniej błędów produkcyjnych, mniej reklamacji związanych z jakością produktów.
W jednym z zakładów produkcyjnych w Polsce, po wdrożeniu kompleksowego systemu chłodzenia i wentylacji, zanotowano spadek absencji chorobowej latem oraz poprawę wskaźników kontroli jakości. Choć trudno to wprost przeliczyć na złotówki, zarząd zakładu po dwóch sezonach nie miał wątpliwości, że inwestycja się opłaciła. Dodatkowo, po modernizacji automatyki i zastosowaniu energooszczędnych wentylatorów, rachunki za energię spadły o kilkanaście procent, co w skali zakładu oznaczało realne kwoty.
Warunki klimatyczne, przepisy, sposób budowania hal oraz charakter pracy zakładów w Polsce różnią się od tych w innych krajach. Dlatego nie zawsze można przenieść „książkowe” rozwiązania czy zagraniczne schematy wprost na polski grunt. To, co działa w klimacie suchym i gorącym, niekoniecznie sprawdzi się przy polskiej wilgotności i dużych wahaniach temperatur między sezonami. Z kolei specyfika polskiego przemysłu – często modernizowane, a nie budowane od zera obiekty – wymaga rozwiązań dopasowanych do istniejącej infrastruktury, a nie tylko do idealnego projektu z katalogu.
Praktyczne case study z polskich hal pokazują, że najskuteczniejsze są rozwiązania elastyczne, strefowe, oparte na połączeniu chłodzenia sprężarkowego, wentylacji i – tam gdzie to możliwe – chłodzenia adiabatycznego czy free coolingu. Jednocześnie kluczową rolę odgrywa automatyka, regularny serwis i edukacja użytkownika. Bez tych elementów nawet najlepiej dobrane urządzenia nie będą pracowały z pełnym potencjałem.
Chłodzenie hal produkcyjnych o dużym zysku ciepła nie jest zadaniem, które można zrealizować „z półki”. Wymaga szczegółowego bilansu ciepła, zrozumienia procesu technologicznego, analizy ruchu powietrza, zaprojektowania stref i dobrania odpowiedniej technologii: wody lodowej, central klimatyzacyjnych, rooftopów, układów adiabatycznych czy systemów mieszanych. Do tego dochodzi przemyślana dystrybucja powietrza, destratyfikacja w halach wysokich, zaawansowana automatyka oraz regularna obsługa serwisowa.
Polskie case study jasno pokazują, że najwięcej problemów wynika z pośpiechu, uproszczeń i prób zastosowania rozwiązań komfortowych w środowisku przemysłowym. Tam, gdzie inwestorzy zdecydowali się na kompleksowy projekt, audyt i strefowe podejście, efekt był odczuwalny nie tylko w komforcie, ale także w kosztach energii i stabilności produkcji. Ostatecznie chłodzenie hal o dużym zysku ciepła to inwestycja nie tylko w temperaturę, ale przede wszystkim w ludzi, proces i niezawodność całego zakładu.
